    美标截止阀

    产品型号:J41W/H/Y

    公称通径:DN15-400,NPS1/ 2"~16"

    压力范围:CL150~2500Lb

    工作温度:-29~+425℃(碳钢)、-40~+200℃(不锈钢)

    主体材质:碳钢、不锈钢、合金钢

    驱动方式:手动、伞齿轮、电动



    我要咨询
    • 产品详情
    • 服务细节
    • 订货流程
    产品结构特征

    美标截止阀只许介质单向流通,适合在切断或节流场合使用,启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。广泛应用在水、油、气、蒸汽等介质工况。


    主要结构特点

          1、产品设计制造按ASME B16.34及BS 1873标准,结构合理、密封可靠、性能优良、造型美观。

          2、密封面堆焊Co基硬质合金,耐磨、耐蚀、抗擦伤性能好、使用寿命长。

          3、阀杆经调质及表面氮化处理,有良好的抗腐性及抗擦伤性。

          4、压力≥Class1500中腔采用自紧式密封结构,密封性随内压升高而升高,保证了密封的可靠。

          5、阀门设有倒密封结构,密封可靠。

          6、零件材质及法兰对焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

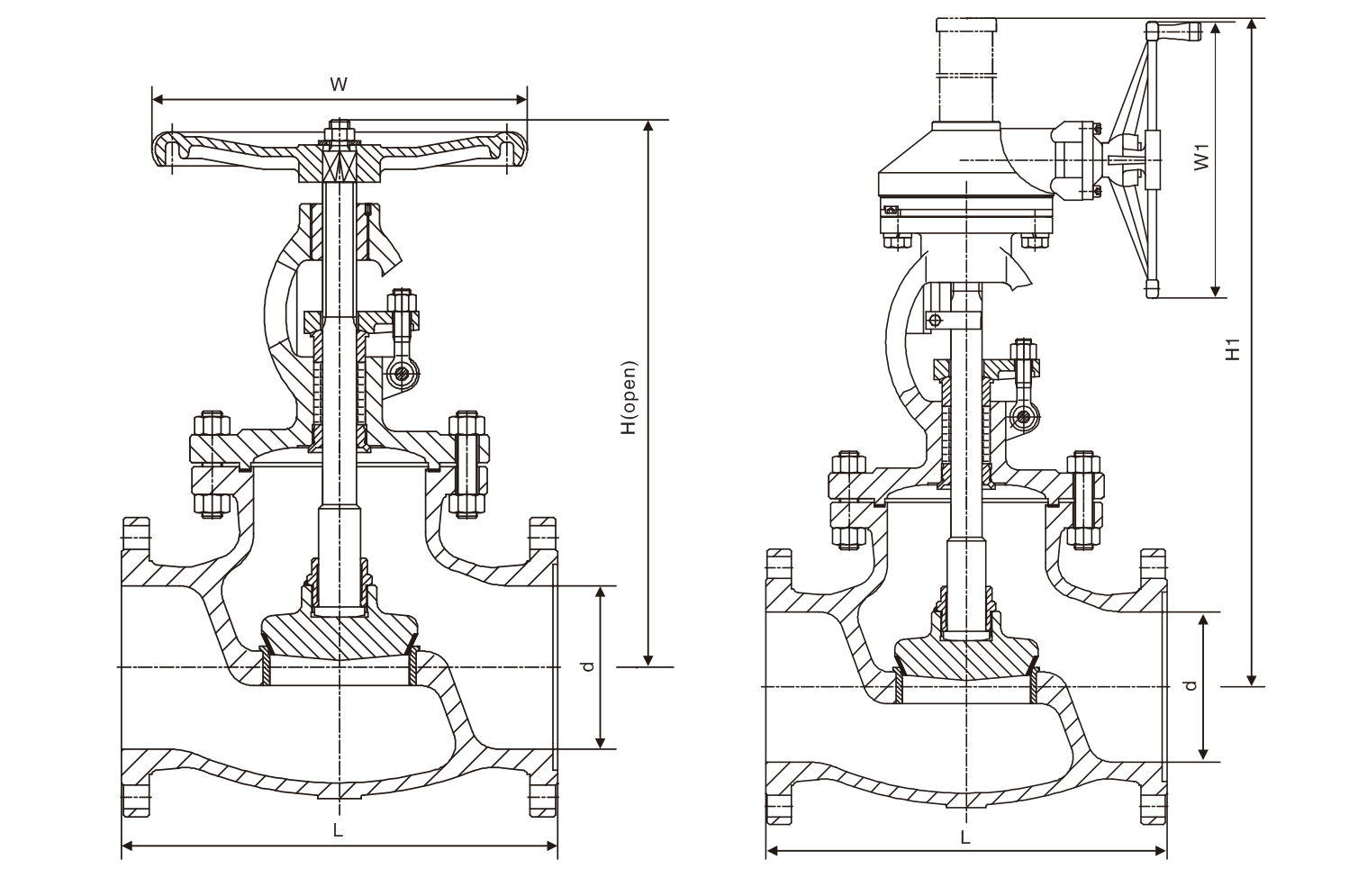

    主要外形连接尺寸及重量

    公称通径 DN 150Lb 凸面法兰(RF) 主要尺寸(mm)

     重量

    (Kg)

    mm in L D D1 D2 b n-φd H D0
    15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
    20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
    25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
    32 1-1/4 140 117 89 63 16 4-16 280 160 19.5
    40 1-1/2 165 127 98.6 73 17.5 4-16 286 160 28.5
    50 2 203 152 120.7 92 19 4-19 368 200 18
    65 2-1/2 216 178 139.7 105 22.4 4-19 387 200 30
    80 3 241 190 152.4 127 24 4-19 411 250 41
    100 4 292 229 190.5 157 24 4-19 454 250 64
    125 5 356 254 216.0 186 24 8-22.5 455 350 86
    150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
    200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
    250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
    300 12 698 483 431.8 381 32 12-25.4 1231 600 350
    350 14 787 533 476.3 413 35 12-29 1450 600 460
    400 16 914 597 539.8 470 36.6 26-29 1645 600 590


    公称通径 DN 300Lb 凸面法兰(RF) 主要尺寸(mm)

    重量

    (Kg)

    15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
    20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
    25 1 203 123 89 51 17.5 4-19 283 160 16.8
    32 1-1/4 216 133 98.5 63 19 4-19 320 200 21.2
    40 1-1/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
    50 2 267 165 127 92 22.4 8-19 399 200 25
    65 2-1/2 292 190 149.4 105 25.4 8-22.5 438 250 30
    80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
    100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
    125 5 400 279 235 186 35 8-22.5 614 350 96
    150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
    200 8 559 381 330.2 270 41.2 12-25.4 930 500 212
    250 10 622 444 387.4 324 47.8 16-28.5 1012 550 330
    300 12 711 521 450.8 381 50.8 16-32 1231 600 472
    350 14 762 584 514.4 413 54 20-32 1450 600 715
    400 16 864 648 571.5 470 57.2 20-35 1645 600 920


    公称通径 DN 600Lb 凸面法兰(RF)   主要尺寸(mm)


    重量

    (Kg)


    mm in L D D1 D2 b n-φd H D0
    15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
    20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
    25 1 216 124 89 51 17.5 4-19 313 160 17.5
    32 1-1/4 229 133 98.5 63 21 4-19 328 160 23.5
    40 1-1/2 241 156 114.3 73 22.5 4-22.5 365 180 38.5
    50 2 292 165 127 92 33 8-19 444 200 35
    65 2-1/2 330 190 149.4 105 36 8-22.5 483 250 50
    80 3 356 210 168.1 127 39 8-22.5 533 250 60
    100 4 432 273 216 157 45 8-25.4 622 350 110
    125 5 508 330 266.7 186 52 8-28.5 750 350 200
    150 6 559 356 292.1 216 55 12-28.5 800 450 230
    200 8 660 419 349.3 270 63 12-32 927 500 410
    250 10 787 508 431.8 324 71 16-35 1257 600 625
    300 12 838 559 489 381 74 20-35 1468 680 860
