一、夹套保温球阀

夹套保温球阀具有良好的保温保冷特性，大部分是输送常温下会凝固的高粘度介质；广泛适用于化工、石油、制药、冶金等行业的系统管路，例如：重油、胶类等易凝固等工况场合。

产品特点
   1、流体阻力小，其阻力系数与同长度的管段相等；
   2、结构简单、体积小、重量轻；
   3、紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用；
   4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制；
   5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便；
   6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀；
   7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。

二、夹套保温球阀主要连接尺寸（mm）

公称通径DN		法兰规格	尺寸（mm）							重量（Kg）
公称通径DN		法兰规格	d	L	H	W	E	Q	P	重量（Kg）
inch	DN	150、300Lb；10K、20K
1/2	15	15*40	15	110	101	130	58.5	147	NPT3/4	5
3/4	20	20*40	19	117	101	160	58.5	147	NPT3/4	6
1	25	25*50	25	127	106	160	63.5	156	NPT3/4	9
11/2	40	40*65	38	165	125	230	62.5	181	NPT3/4	15
2	50	50*80	51	178	135	230	68	218	NPT3/4	21
3	80	80*150	76	229	193	400	82	275	NPT3/4	38
4	100	100*200	102	254	265	700	83	300	NPT3/4	70
6	150	150*250	152	292	355	1100	95	403	NPT1	101
8	200	200*350	203	330	410	1100	100	492	NPT1	140

三、BQ41F保温夹套球阀主要零件材质表

序号	零件名称	材质
序号	零件名称	GB	ASTM
1	夹套	25	105
2	阀座	WCB	A216-WCB
3	阀体	25	A105
4	密封圈	PTFE、对位聚苯
5	球体
6	阀杆	1Cr13	A247-410
7	填料	柔性石墨
8	填料压盖	WCB	A216-WCB

注：保温球阀主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

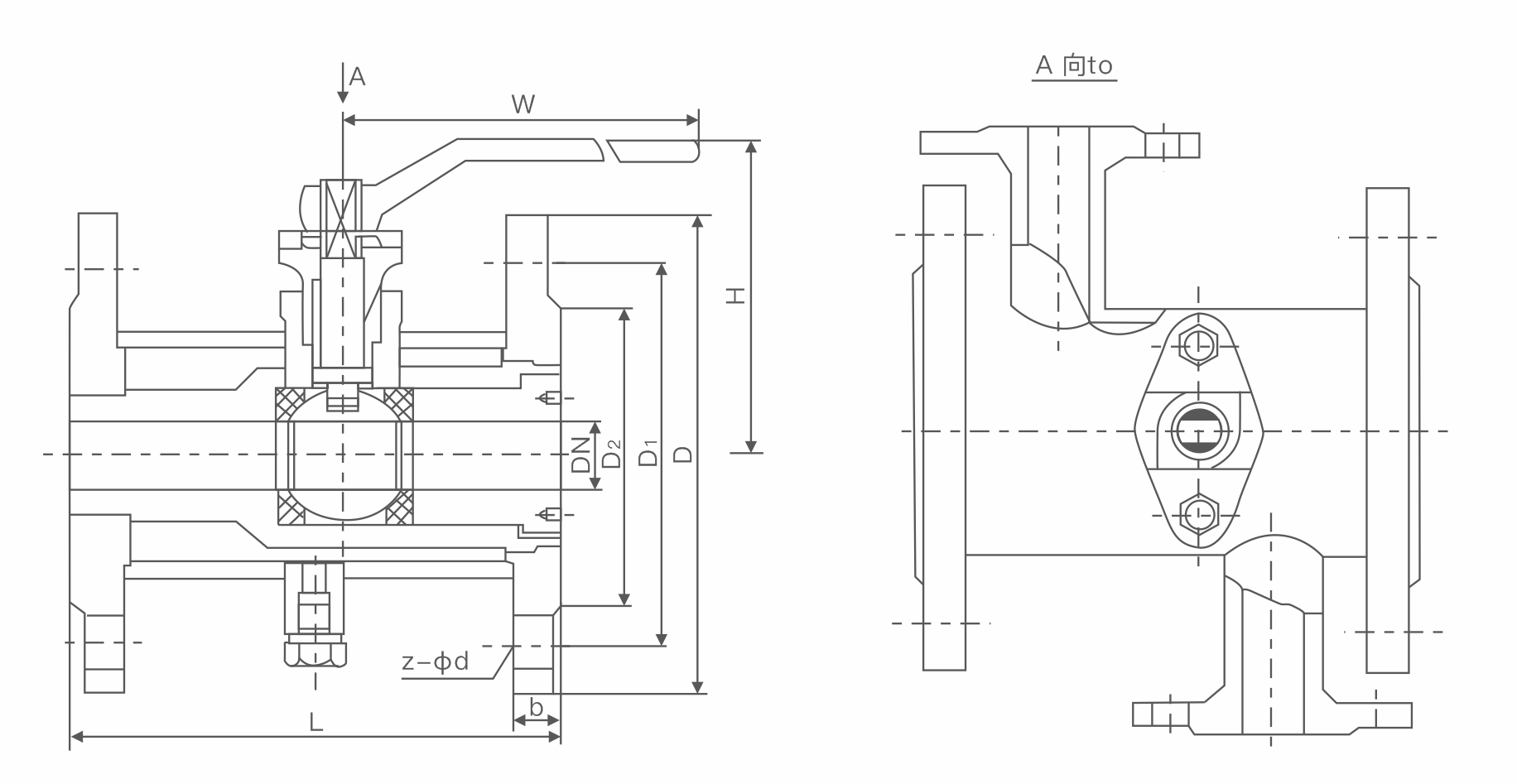

四、BQ41F缩径保温球阀I型主要连接尺寸

公称通径DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2

五、BQ41F缩径保温球阀II型主要连接尺寸

公称通径DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2
