产品概述

三偏心蝶阀是将正锥角旋转一个角度改为斜锥角，这样阀杆与阀体中心偏心减小，开启力矩也随之减小。广泛用于冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

产品特征

  1.主密封为三维多层次金属硬密封，阀门开启或关闭时密封面间摩擦行程短，密封面使用寿命长，阀门关闭时越关越紧，密封性能可靠。复合金属密封圈的弹性特性使得阀门具有零泄漏性能。
  2.采用三偏心结构设计，减少密封面之间的磨擦，实现阀门在实际工况运行过程中具有三重补偿作用，使得阀门的使用性能更高、寿命更长久。
  3.直角旋转无摩擦设计是通过三偏心原理来实现的，它消除了90°开关旋转中阀座与密封圈之间的摩擦。采用无铅型无给油自润滑轴承，具有承载能力强，耐磨性好，摩擦阻力小等特点。
  4.采用桁架流通式结构，并在阀板局部实现流线型设计，并且提高阀板表面铸造质量，减少流阻。不锈钢环带镶嵌在阀体上，为锥形结构，利于流体流通，而且提高阀体内腔的铸造质量，减少流阻。
  5.采用环氧树脂静电喷涂，高性能耐腐蚀，更能适应恶劣工况，延长使用寿命。

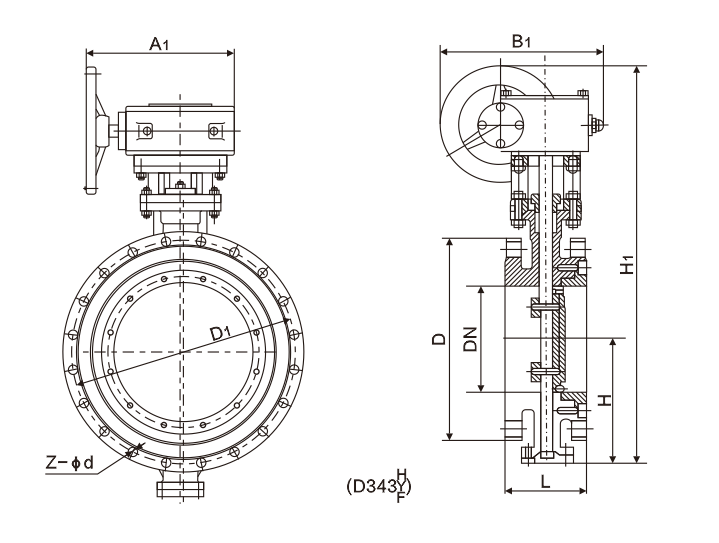

蜗轮法兰式硬密封蝶阀(图1)

主要外形连接尺寸

公称通径（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
